X-Power

X-Power — это сетевой фильтр с защитой от скачков и перенапряжения, фильтром электромагнитных и радиочастотных помех и блокиратором постоянного тока.

Качество электропитания из сети снижается, что негативно сказывается на работе аудиосистем. Использование импульсных блоков питания, энергосберегающих ламп и сетей Ethernet усугубляет эту проблему. Поэтому при эксплуатации чувствительных аудиофильских систем важно использовать качественную фильтрацию и блокировку постоянной составляющей. Также необходима защита от скачков напряжения для обеспечения безопасности оборудования.

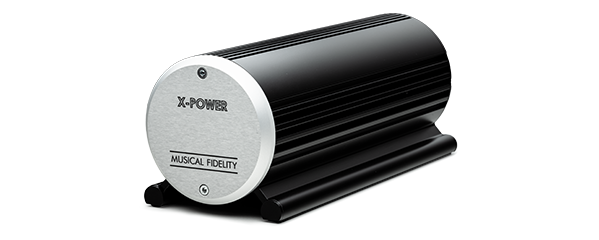

X-Power — это сетевой фильтр напряжения с одним входным и одним выходным разъемом, выполненный в классическом форм-факторе серии Musical Fidelity X. Устройство включает в себя три основных функции:

• Защита от скачков и перенапряжения
• Фильтр электромагнитных и радиочастотных помех
• Блокиратор постоянного тока

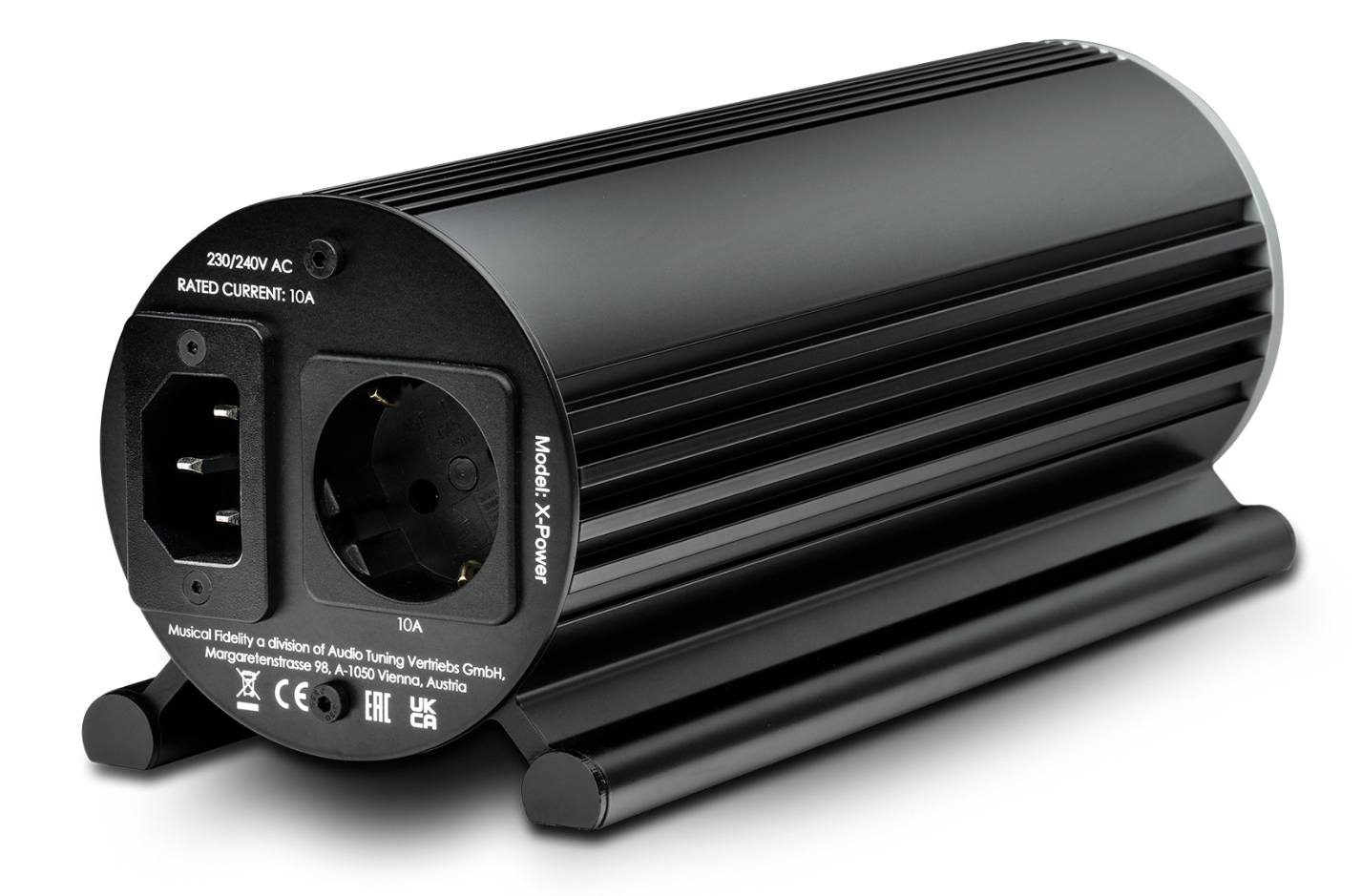

На современном рынке крайне редко можно встретить сетевой фильтр, сочетающий все три этих элемента, особенно в данной ценовой категории. Возрождение серии Musical Fidelity X и выпуск модели X-Power призваны изменить эту ситуацию. Основной корпус устройства выполнен из цельного экструдированного алюминия, что обеспечивает наилучшее экранирование от электромагнитных помех. Лицевая панель изготовлена из красиво обработанного шлифованного алюминия, а на задней панели расположены высококачественные входной и выходной разъемы.

Защита от импульсных перенапряжений и сверхнапряжений Устройства защиты от скачков напряжения предохраняют электронику от повреждений, вызванных перепадами напряжения, обеспечивая спокойствие владельца и предотвращая возможные дорогостоящие ремонты или замену оборудования.

Многоступенчатая конструкция X-Power предусматривает два этапа защиты: один — на входе, другой — на финальной стадии цепи. Скачки напряжения могут быть вызваны различными факторами, включая удары молнии, колебания в электросети или резкие изменения электрической нагрузки. X-Power отводит избыточное напряжение от подключенных устройств, не позволяя ему достичь ценной аудиоаппаратуры и повредить ее.

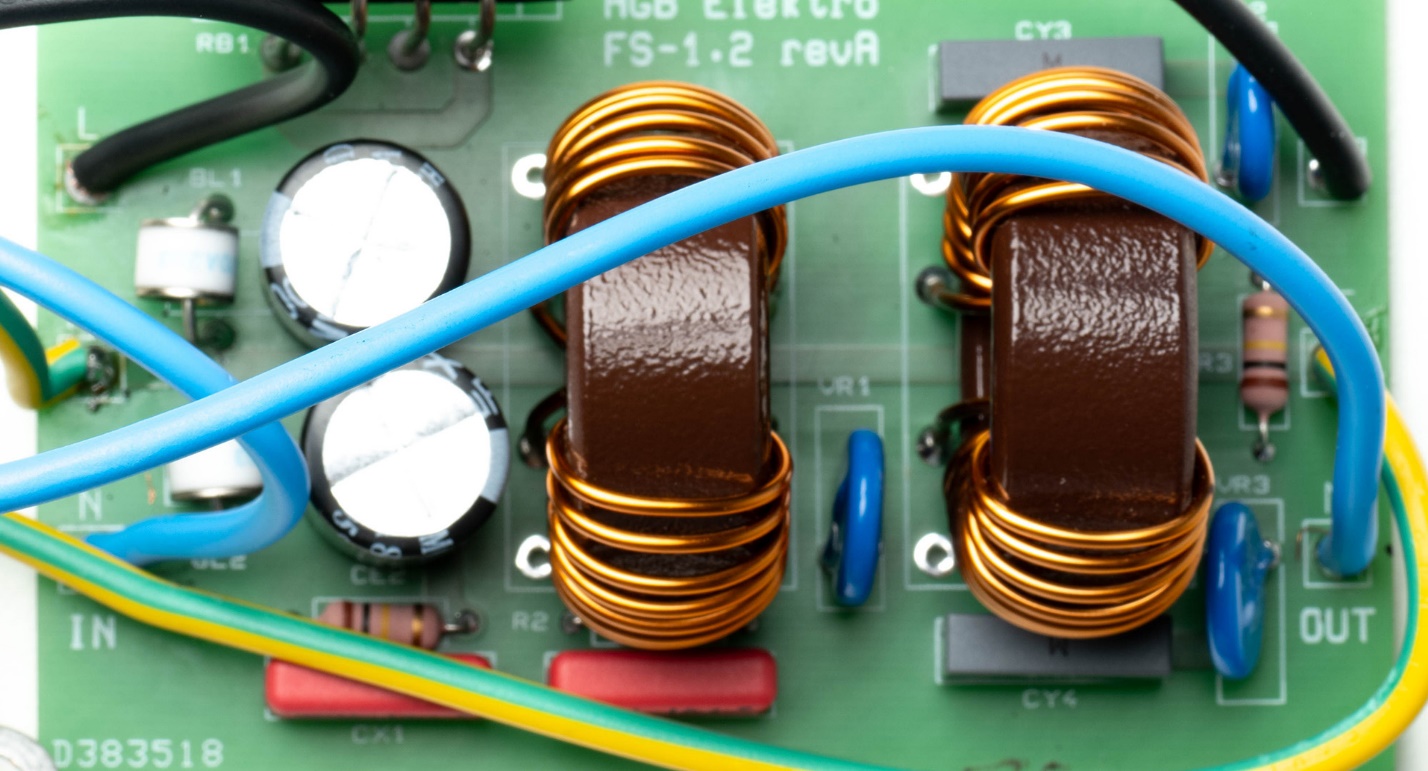

Фильтр EMI/RFI Использование фильтров EMI (электромагнитные помехи) и RFI (радиочастотные помехи) в аудиосистемах позволяет подавлять нежелательные электромагнитные и высокочастотные наводки, обеспечивая тем самым более чистый и точный аудиосигнал. Это способствует улучшению качества звучания, минимизации шумов и предотвращению искажений. В X-Power используется специально разработанный фильтр электромагнитных помех (EMI), состоящий из двух синфазных дросселей и конденсаторов для подавления как синфазных, так и дифференциальных помех, дополненный каскадом защиты от перенапряжения.

Благодаря постоянной работе над конструкцией фильтра компании удалось достичь впечатляющих результатов. Уже на частоте 100 кГц уровень подавления приближается к -60 дБ, а начиная с 600 кГц — опускается ниже -70 дБ. На частоте 1 МГц этот показатель превышает -80 дБ. Подобные характеристики поистине уникальны.

Блокиратор DC В чувствительных аудиосистемах важно исключить любое нежелательное смещение по постоянному току из сигнала переменного тока. Смещение по постоянному току может привести к искажениям, насыщению и другим нежелательным эффектам в аудиосистемах, что в свою очередь, может привести к проблемам с передачей аудиосигнала. В X-Power используется тщательно продуманная схема из диодов и электролитических конденсаторов, которая эффективно блокирует компоненты постоянного тока, пропуская компоненты переменного тока. Даже небольшое постоянное напряжение может привести к насыщению сердечника силового трансформатора, что вызовет слышимые механические вибрации и снизит эффективность трансформатора. Следует отметить, что блокирующие устройства постоянного тока не входят в стандартную комплектацию всех усилителей и предусилителей, поэтому выходной сигнал не может быть свободен от смещения по постоянному току. Таким образом, X-Power является важным дополнением к любой аудиосистеме!

X-Power в действии

Источники

X-Power можно использовать для подачи чистого питания на такие источники, как проигрыватели компакт-дисков, фонокорректоры, обычные предусилители, ЦАП, стримеры и многие другие.

Несколько источников Благодаря номинальной мощности 10 А при использовании с высококачественным (нефильтрованным) удлинителем X-Power может подавать чистую энергию к нескольким источникам.

Номинальный ток 10 А при использовании с напряжением 230 В, максимальная пропускная мощность составляет 2300 Вт (1100 Вт при использовании в регионах с напряжением 110 В). Как правило, один источник потребляет от 20 до 40 Вт. Возможно комфортно подключить 6 и даже больше источников одновременно. Примечание: компания Musical Fidelity рекомендует не смешивать цифровые и аналоговые источники сигнала. Несколько цифровых источников Нижеприведенная установка состоит из стримера, тюнера, проигрывателя компакт-дисков и ЦАП.

Несколько аналоговых источников Аналоговые устройства, такие как проигрыватели и фонокорректоры или предусилители (устройства, которые работают с сигналами низкого напряжения и усиливают их), всегда следует подключать отдельно от цифровых устройств. Ниже приведен пример установки, состоящей из проигрывателя проигрывателей, фонокорректора и обычного предусилителя.

Усилители

X-Power можно использовать как со встроенными усилителями, так и с усилителями мощности. Производитель рекомендует подключать только один усилитель к X-Power.

Общая формула для 230 В (с учетом 110 В): (каналы x мощность усилителя при 8 Ом) x запас эффективности < 2300 Вт

Класс AB: Подсчитав запас мощности в 50% для меньшей эффективности класса AB и учитывая правильную пиковую мощность, можно с уверенностью сказать, что X-Power работает со стереоусилителями мощностью около 700 Вт и даже больше. (2 x 700 Вт) x 1,5, запас мощности < 2300 Вт Потребляемая мощность класса AB пропорциональна уровню прослушивания, поэтому в типичных сценариях прослушивания усилители класса AB потребляют гораздо меньше энергии, чем в приведенном выше расчете. Класс A: Класс A потребляет одинаковое количество энергии при полном или минимальном уровне громкости. Рассчитывая запас по мощности в 100%, X-Power работает со стереоусилителями класса А мощностью до 2 x 550 Вт. Ламповые усилители: стандартные ламповые усилители имеют КПД 20%. X-Power способен работать с ламповыми усилителями мощностью до 2 x 200 Вт.

X-Power

• Защита от скачков и перенапряжения
• Фильтр электромагнитных и радиочастотных помех
• Блокиратор постоянного тока
• Входные и выходные разъемы
• Входные разъемы: IEC C14, 10 А
• Выходной разъем: Schuko

Особенности

• Максимальная выходная мощность 10 А
• Потрясающе высокое и уникальное подавление радиочастотных помех — до 80 дБ
• Защита от перенапряжения и блокиратор постоянного тока
• Возрождение культового профиля Musical Fidelity X
• Основной корпус изготовлен из цельного алюминиевого профиля для лучшей защиты от электромагнитных помех
• Красивая лицевая панель из шлифованного алюминия
